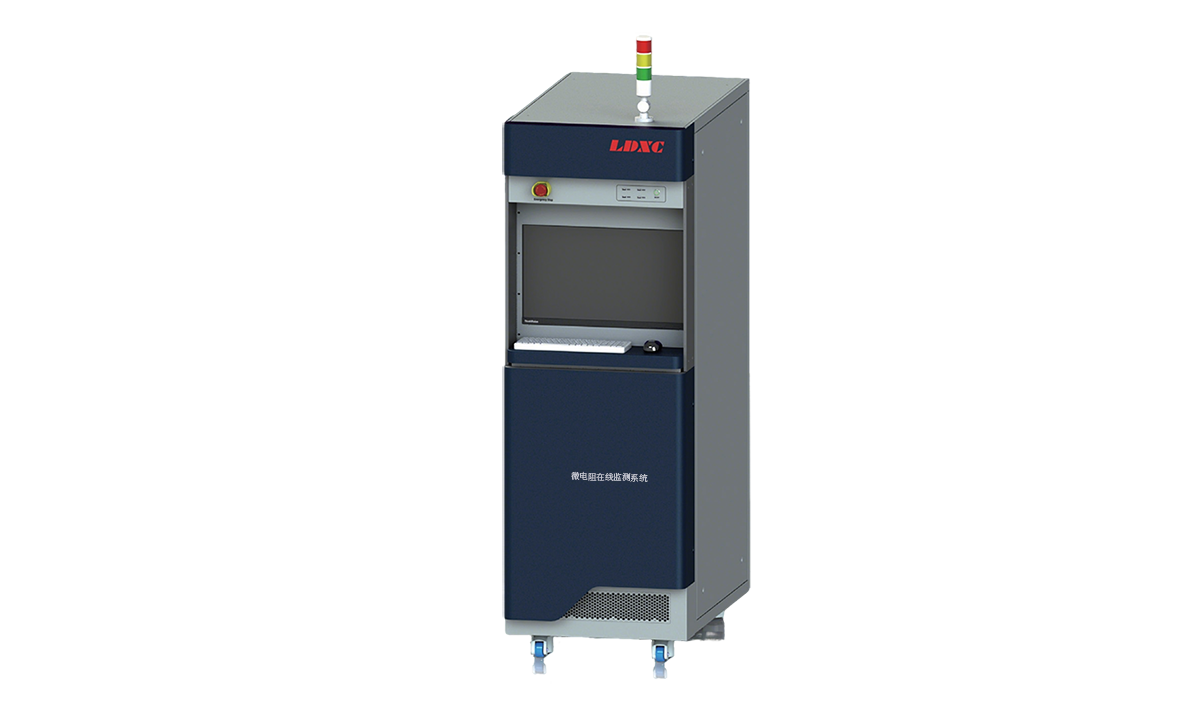

微电阻在线监测系统（导通电阻测试系统）
Micro resistance online monitoring system (conducting resistance testing system)● 精度高、范围宽的测量微小电阻
● 具有精度高或速度快的测试特点
● 优秀的测量精度可达0.1%RD+3μΩ
● 独立的温度测量功能，温度测试可达20通道(最多)
● 测试电流在1mA-5A范围内应用
● 采用数据库管理模式，实时获取调用测试数据
● 具有外部获取测试状态及数据的功能，便于实验室综合管理
系统详情
微电阻的测试方式是先对被测物体施加一个恒定直流电流，再准确测量出该被测物上的电压，根据欧姆定律换算出电阻值；对于测量小电阻时，由于测试引线上存在一定的电阻，该引线电阻会严重影响到测量的精度，为此，需要通过四线测试模式来达到在测试过程中消除引线电阻所带来的测试误差。四线制测试原理如下图1所示：
电压测量端与恒流源断开，电压测量端的电压就是Rx两端的电压，R1、R2对测试没有影响，R3、R4的电阻和万用表的输入阻抗相比也可以忽略不计，由此可见，采用四线制电阻测量方式可以很好的消除引线电阻带来的误差，保证了测试的精确度。

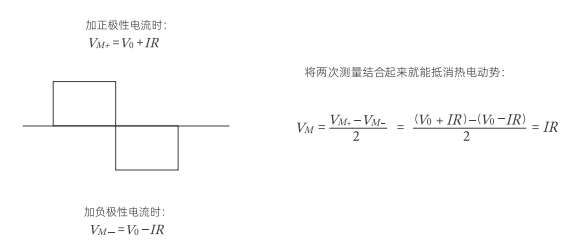

对于微小电阻多路系统测试，因测试回路中各个接点存在多种不同的热电势，也会严重影响测试精度，采用电流正反向测量法是能够消除测试回路的热电势V0,首先在电阻上施加正向电流并测量电压，然后再施加反向电流并测量电压，将2次测得的电压根据公式进行计算，获得消除接点热电势后的精确电阻值，保证了小电阻的测试精度。

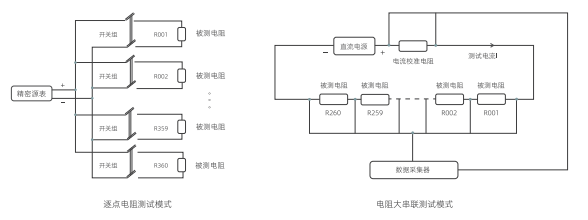

电阻测试模式

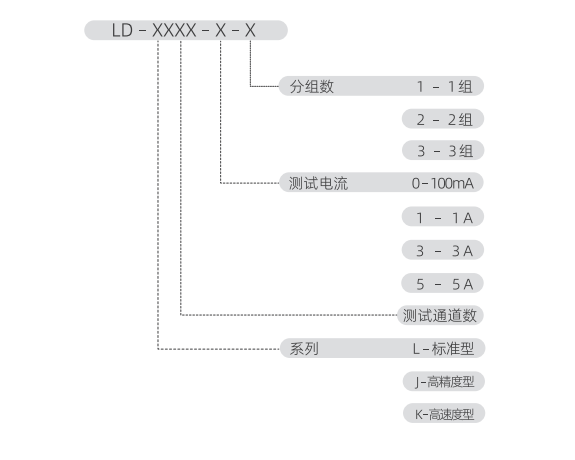

型号规则
