CAF测试设备选型需要关注哪些关键参数
在高密度PCB制造与电子产品可靠性验证过程中，CAF测试是评估印制电路板绝缘性能和潜在失效风险的重要手段。随着PCB线路间距不断缩小，企业对绝缘电阻监测精度、测试稳定性及数据记录能力提出了更高要求。面对不同配置的CAF测试设备，采购人员和测试工程师应该重点关注哪些技术参数？
一、测试电压与绝缘电阻测量范围决定检测能力

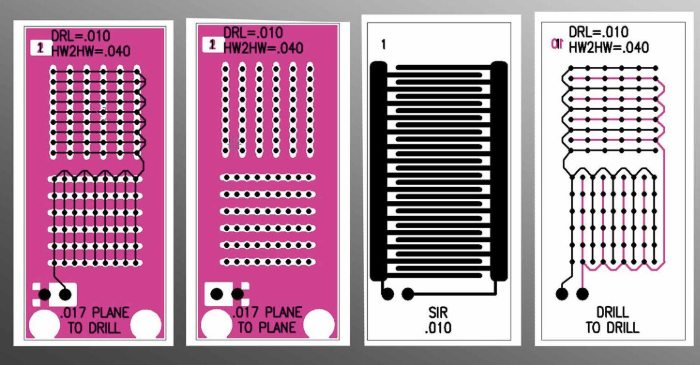

CAF（导电阳极丝）是PCB在一定温湿度和电压偏置条件下，可能发生的一种电化学迁移失效现象。进行CAF可靠性测试时，设备需要在规定条件下持续施加偏置电压，并监测绝缘电阻变化。因此，测试电压范围、绝缘电阻测量范围和测量精度，是设备选型时首先需要确认的参数。不同PCB材料、线路结构及测试标准对电压条件的要求并不相同，不能单纯认为测试电压越高，设备性能就越好。尤其在高阻测量过程中，连接线漏电、环境湿度和电气干扰都可能影响结果。采购时应重点核对目标阻值范围内的测量误差、低电流检测能力和测试电压稳定性。以联电芯创的产品资料为例，S系列实时绝缘电阻监测系统提供最高5000V的测试电压配置，E系列则提供最高1000V的测试电压配置，企业可依据测试要求选择合适的系统。
二、多通道配置与环境适应能力影响测试效率
CAF测试通常需要较长的运行时间，部分可靠性验证项目还需要同时检测大量PCB试样，因此通道数量与系统扩展能力直接关系到测试效率。对于研发实验室而言，较少的测试通道可能已经能够满足材料对比和工艺验证需求；而对于第三方检测机构及大规模PCB制造企业，多通道同步监测则更有利于提高样品检测效率。设备选型时，应关注单模块通道数量、单机柜最大通道数量、通道之间的独立性以及系统扩展方式。同时，CAF试验通常需要配合恒温恒湿试验箱使用，测试连接线、夹具及接口必须能够适应相应环境。企业还应核对不同通道的测试电压设置方式、数据采样频率和异常响应能力。只有将设备通道配置与实际样品规模、环境条件及测试周期结合起来，才能避免设备资源不足或过度配置的问题。
三、监测软件与数据分析功能关系到测试结果可靠性

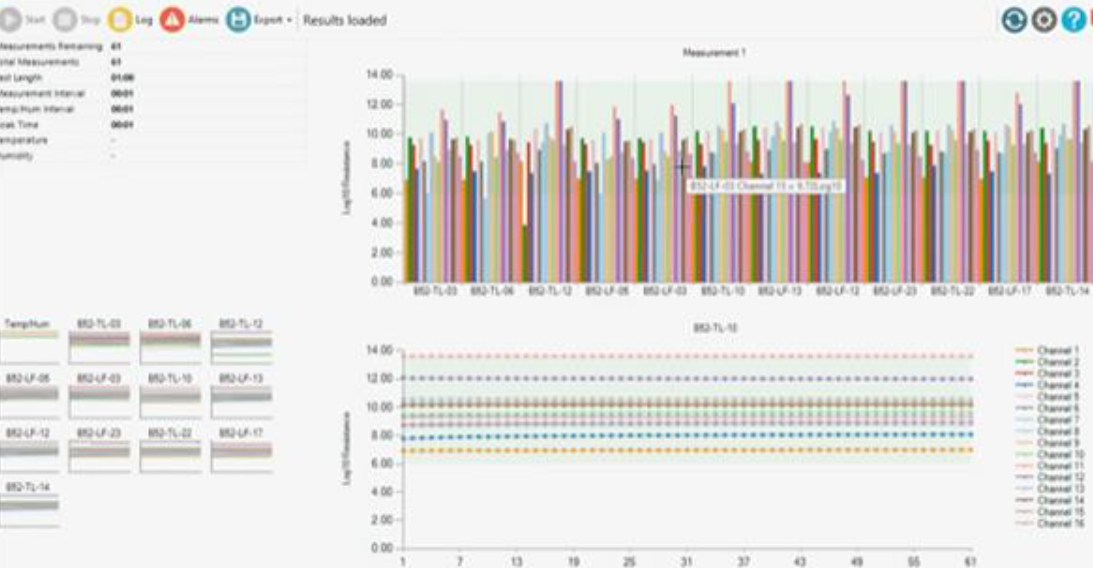

CAF测试不仅要求设备能够测量绝缘电阻，更重要的是能够长期、连续地记录电阻变化过程。相比单次测量，实时监测可以帮助工程师观察绝缘性能随测试时间变化的趋势，及时识别异常波动。因此，采购CAF测试设备时，应重点了解软件是否支持实时数据显示、测试曲线记录、报警阈值设置、异常事件保存和测试数据导出等功能。对于需要进行长期可靠性验证的企业，还应考虑系统连续运行稳定性、断电保护能力、数据完整性以及后期维护便利性。联电芯创的实时绝缘电阻监测系统结合多通道测试模块与监测软件，可用于持续记录绝缘电阻及相关电性能数据，为PCB材料筛选和可靠性研究提供参考。需要注意的是，绝缘电阻下降并不一定代表已经形成CAF，工程师仍需结合测试条件和失效分析结果进行综合判断。
总结
CAF测试设备的选择应综合考虑测试电压、绝缘电阻测量范围、测试精度、通道规模、环境适应能力以及软件数据管理功能。对于PCB制造企业、科研实验室和专业检测机构而言，适合实际测试任务的系统配置，比单纯追求更高的设备参数更加重要。通过合理选择CAF测试系统，企业能够提高绝缘性能监测效率，为PCB材料验证、制造工艺优化和产品长期可靠性评估提供更有价值的数据支持。
