PCB微电阻在线监测系统如何选择测试电流与通道数
在PCB制造、电子元器件检测及互连可靠性验证过程中，微电阻变化是判断线路连接质量和导通稳定性的重要依据。随着高密度PCB及精密电子互连技术的发展，企业对微小电阻测量精度、测试效率和长期监测能力提出了更高要求。对于准备采购PCB微电阻在线监测系统的企业而言，测试电流与通道数量是两项关键参数，合理配置才能兼顾测量准确性、设备成本与实际检测需求。
一、根据被测电阻与线路结构合理选择测试电流
微电阻测试通常通过向被测对象施加已知电流，测量其两端的电压，再根据欧姆定律计算电阻值。对于PCB通孔、导电线路及焊接互连结构，由于被测电阻较小，测试电流的选择会直接影响测量信号的大小和结果稳定性。电流过小时，测得的电压信号较弱，容易受到噪声和测量误差影响；电流过大则可能造成试样自发热，使电阻随温度变化，影响原始测量结果。因此，测试电流并不是越大越好，而应根据线路承载能力、目标电阻范围和测试要求进行选择。联电芯创微电阻在线监测系统提供不同电流配置，其中L系列标准型支持1A、3A、5A档位，J系列高精度型支持1A、3A档位，K系列高速型提供0.1A、1A、3A档位。企业可结合试样结构与测量需求选择对应型号，并通过四线制测量减少测试引线电阻对结果的影响。
二、根据样品数量与检测周期确定测试通道配置
通道数量直接影响PCB微电阻在线监测系统的检测规模与运行效率。对于研发实验室或小批量样品验证，适当的通道数量即可满足日常测试；而对于PCB生产企业、第三方检测机构及需要长期开展可靠性试验的用户，多通道配置能够减少重复接线和人工测量，提高设备利用率。根据联电芯创产品资料，L系列与J系列可提供30至360通道配置，K系列可提供48至260通道配置，不同系列在单模块通道数量和测试速度方面也存在差异。其中，L系列与J系列的标称测试速度为每通道1秒，K系列提供每秒20通道的测试配置。采购时不能只关注最大通道数，还应结合样品数量、单次测试时长、通道分组方式和未来扩展需求，计算完整测试任务所需的时间。同时，应确认各通道的扫描测量方式，避免将多通道依次测量误认为所有通道完全同步采集。
三、结合测量精度与软件功能评估整体测试能力

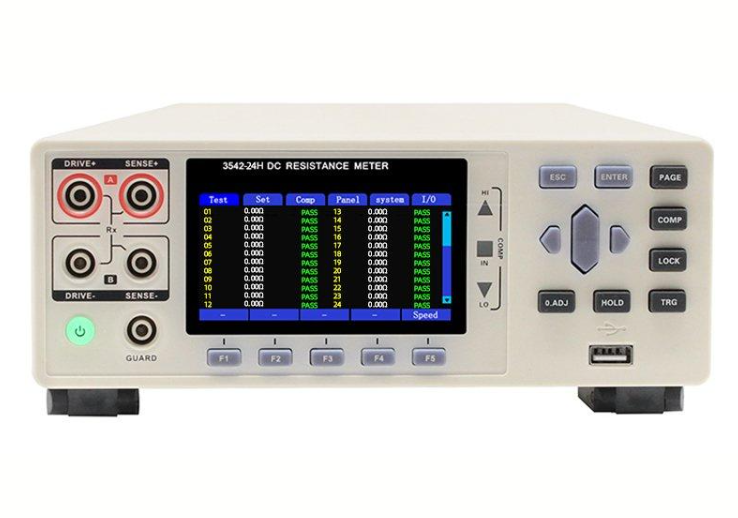

除测试电流与通道数外，测量精度、测试方式和数据管理功能同样是设备选型的重要依据。PCB微电阻测试需要识别较小的阻值变化，因此应重点关注设备在目标电阻区间内的测量误差、测量稳定性和抗干扰能力。联电芯创微电阻在线监测系统采用四线制测量方式，产品资料标注的电阻测量量程为1μΩ至10kΩ，并提供逐点电阻测试和电阻大串联测试等模式，可适应不同试样连接结构。对于长期可靠性监测，还应了解系统是否具备数据自动采集、变化趋势记录、异常报警、测试状态显示及报告输出等功能。测试工程师可以通过连续电阻数据分析线路连接状态，辅助识别接触异常、互连退化及潜在导通失效。企业在采购前还应确认测试线缆、连接夹具、校准方式和软件功能是否满足现有实验室的实际使用要求。
总结
PCB微电阻在线监测系统的选型，应综合考虑测试电流、通道数量、测量精度、测试速度和数据管理能力。不同PCB线路结构和检测任务，对设备配置的要求并不相同。合理选择测试电流能够兼顾信号质量与试样安全，科学配置测试通道则有助于提高检测效率。联电芯创提供标准型、高精度型及高速型微电阻在线监测系统，可为PCB导通电阻检测、互连结构研究和长期可靠性验证提供相应的测试解决方案。
